發布時間：2025-01-06 10:02:45 人氣：0次
一、碳（tàn）纖維的規（guī）格分類

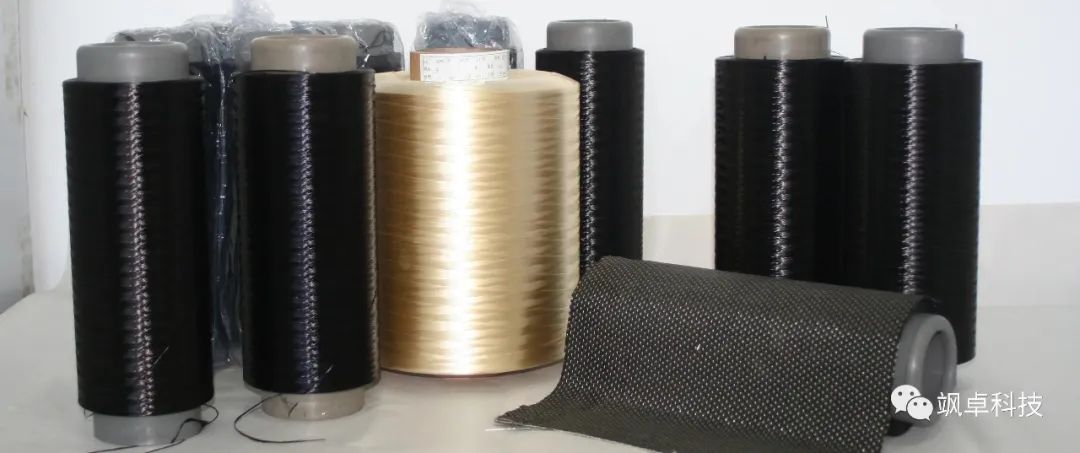

單一的碳纖維非常細，隻有頭發絲的五十分之一左右。無數的碳纖維集合在一（yī）起，可以製作成碳纖維布、碳纖維管、碳（tàn）纖維加工件等，它們在（zài）眾多領域都有廣（guǎng）泛的應（yīng）用。
碳纖維的規格常見的有K、T、M三種，它們（men）都代表什麽意思呢？下（xià）麵小編給大家解釋一下。
1.K-絲束大小
K指的是一（yī）束碳纖維中有多（duō）少根碳纖維單絲（sī）。1K指的（de）是一（yī）束碳（tàn）纖維中有1000根單絲，3K指的是一束碳纖維中有3000根單絲，所以這個K，可以把它看成千這個單位。常用（yòng）的有1K、3K、6K、12K。一般而言，1K、3K、6K、12K和24K的被稱為小絲束；48K、60K、80K、120K及以（yǐ）上的則稱為大絲束。
從強度上來看，K數越小（xiǎo），強度越低（dī），但是售價上，K數小的反而貴，成反比例。由於具有輕量化和高強度等特點，小絲束碳纖維通（tōng）常用於航空航天工業，比如直升機（jī）旋翼葉片、機翼組件、螺旋槳、座椅和儀表外殼等。3K和12k是最受歡迎的材料，廣泛應用於工業領域、建築、娛樂和體育用品。
2.T-強度
T這（zhè）個型號（hào）表示的是碳纖維的強度。T值越大，強度越高，T300的強度最低，而T1000的強度（dù）是最高的。這是碳纖維行業的（de）領頭羊日本東麗公司（sī）所使用的碳纖維型號。常見（jiàn）的有T300、T600、T700、T800和T1000。T600以上，比較高級的隻生產12K以上的碳纖維，隻（zhī）有T300等級的（de）才有1K，3K的碳纖（xiān）維。
3.M-模量
M代表的是模量。也是日本東麗公司所使用的碳纖維型號，東麗公司將其碳纖維產品分為標準模量級（230 GPa）、中模量級（294 GPa）和高模量級（＞350 GPa），包括M35J、M50J、M60J，其中，M60J的模量是最大（dà）的。目前（qián）在國內民用領域絕色大（dà）部分為（wéi）T係列，而M係列僅用於宇航方麵。
二、碳纖維的種（zhǒng）類
按照前驅體纖維類型，碳纖維可以分為：聚（jù）丙烯腈（PAN）基碳纖維；瀝青基碳纖維；粘（zhān）膠基碳纖維；其他類型碳纖維（如木質素基碳纖維、聚丙烯基碳纖維等）。
按照纖維力學性能（拉伸模量），碳（tàn）纖維可以分為：超高模量碳纖維（Ultra-high-modulus，UHM，模（mó）量＞500GPa）；高模量碳（tàn）纖維（high-modulus，HM，模量350-500GPa）；中等模量碳纖維（Intermediate-modulus，IM，模量250-300GPa）；標（biāo）準模量碳 纖維（Standard-modulus,模量（liàng）230-250GPa）；低模量碳纖維（Low modulus，LM，模量（liàng）<100Gpa，抗（kàng）拉強度>3.0Gpa）。
根據最（zuì）終熱處理溫度，碳纖維分為：I型，高熱處理碳纖維（wéi）（high-heat-treatment，HTT），最終熱處理溫度在2000°C以上，可與高模量型碳纖維相關聯；II 型，中間熱處理碳纖維 (intermediate-heat-treatment，IHT)，最終熱處（chù）理溫度在 1500°C 左右或以上（shàng），可以與高（gāo）強（qiáng）度型碳纖維相關聯；III 型，低熱處理碳纖維，最終熱處理溫度不超過 1000°C。這些是低模（mó）量和低（dī）強度碳纖維材料。
三、主流碳纖（xiān）維的製備技術
市場上90%以上碳纖維以PAN基（jī）碳纖維為（wéi）主（zhǔ）。PAN基碳纖維的生產工藝（yì）主要包括原絲生產和原絲碳化兩個過（guò）程:首先通過丙烯腈聚合（hé）和紡紗等一係列工藝加工成被稱為“母體（tǐ）“的（de）聚丙烯腈纖維或原絲， 將（jiāng）這些原絲放入氧化爐中在200到（dào）300℃進（jìn）行（háng）氧化，還（hái）要在碳化爐中，在溫度為1000到（dào）2000℃下進行碳化等工序（xù）製成碳纖維。

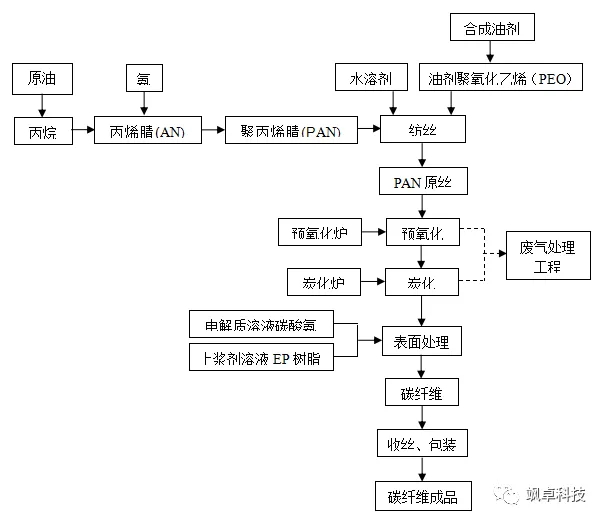

碳纖維生產工藝流程

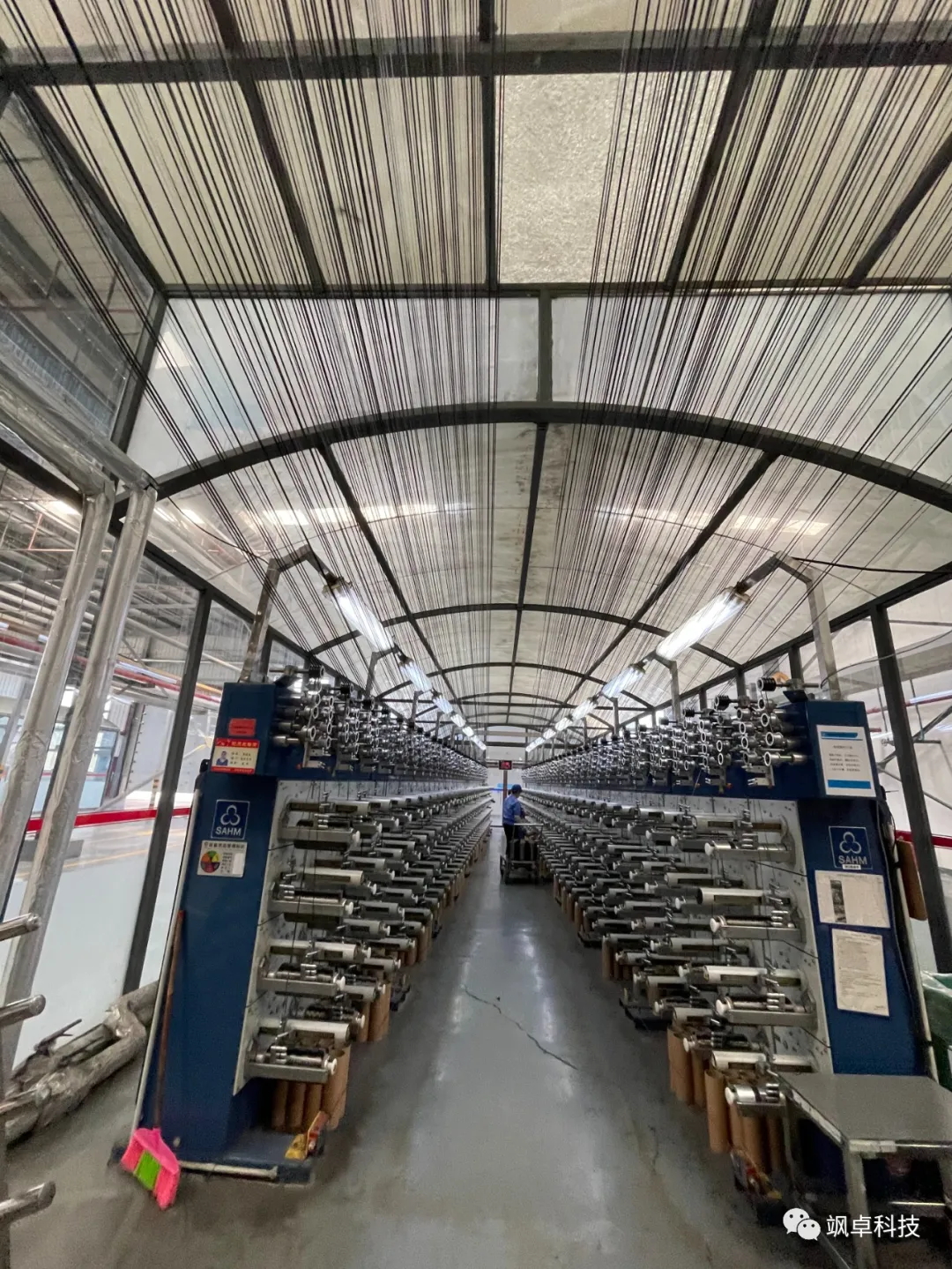

碳纖維生產車（chē）間

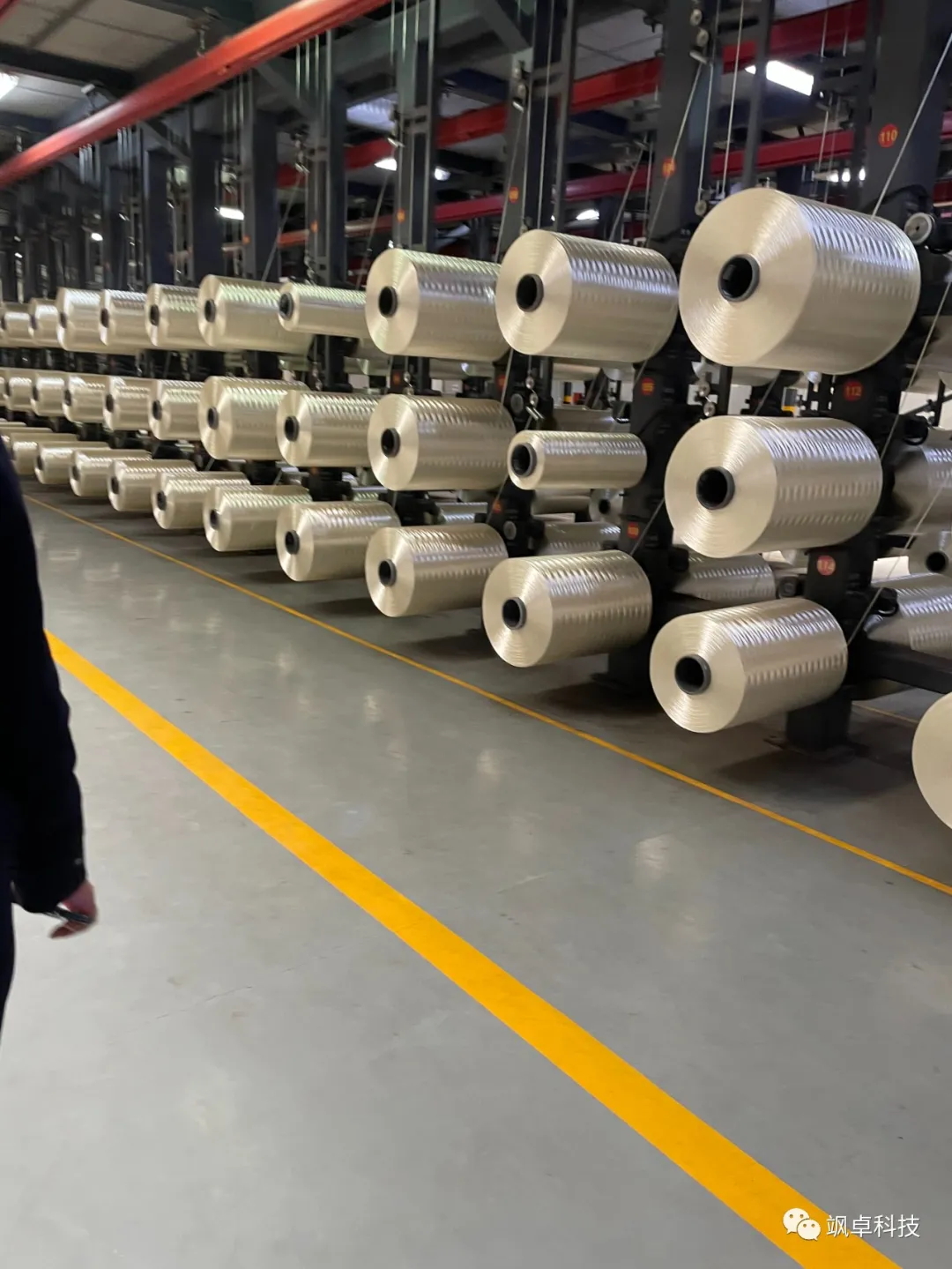

碳纖維前驅體PAN原絲
